Zdvižně-posuvné dveře SYNEGO

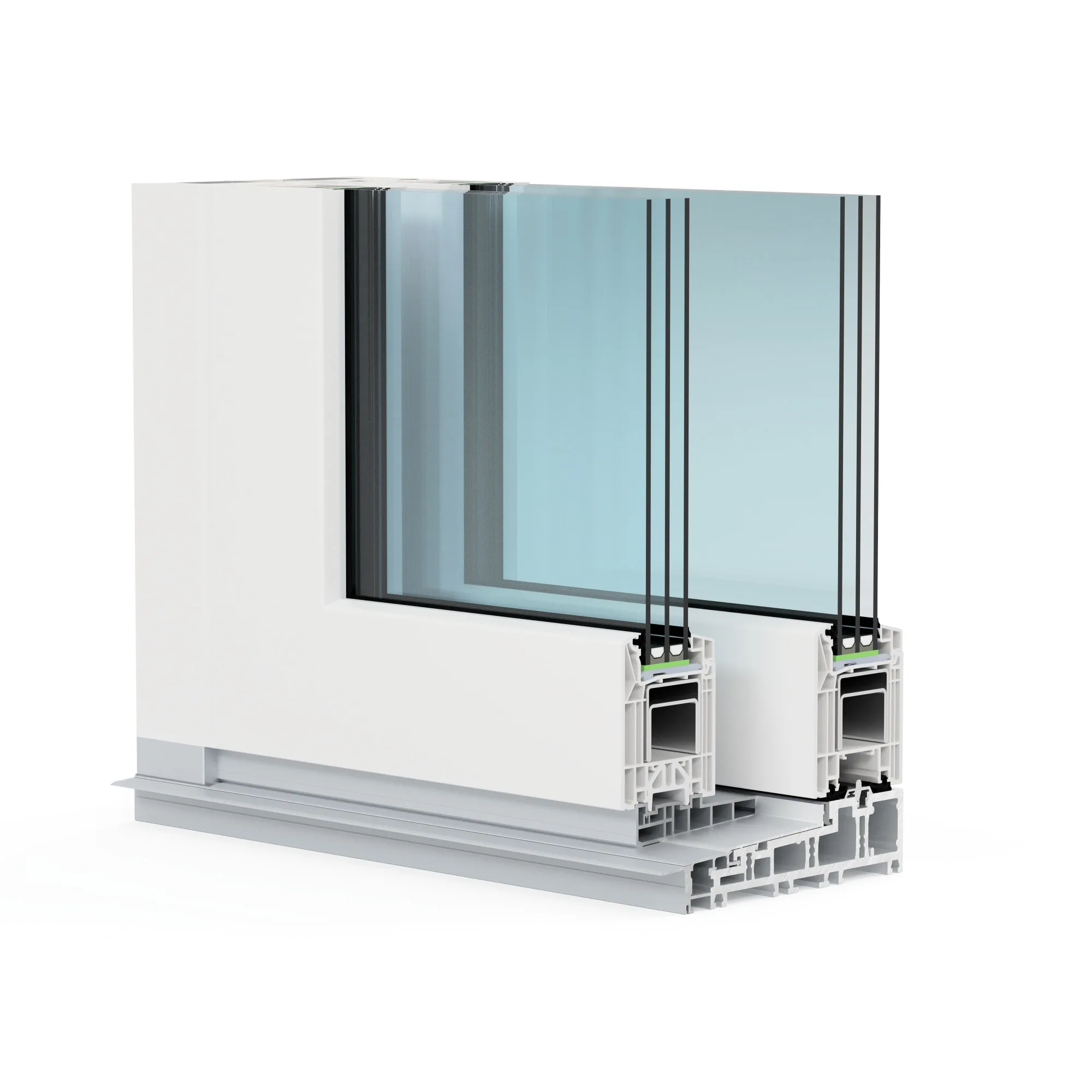

řez HST S983 Synego

Mechanismus zdvižně-posuvných dveří, také jinak řečených HS-portálů, byl navržen pro otvírání velkých prosklených ploch. Vysoký komfort obsluhy, nízký práh a skvělé tepelně-izolační vlastnosti jsou parametry, které jsou nejen u velkých posuvných křídel velmi žádoucí.

Rozměrové možnosti

Díky mechanismu kování a konstrukčnímu řešení je možné zdvižně posuvné křídlo z profilu Synego HST S983 vyrábět v bílém provedení až do rozměru 3000 x 2600 mm, v barevném pak do rozměru 2500 x 2500 mm.

Snadné ovládání a možná schémata otevírání

Díky promyšleným ložiskovým pojezdům a velké pákové klice dosáhneme snadného ovládání posuvného pole i při značné hmotnosti prvku. Na různé rozměrové velikosti stavebních otvorů a různá přání investorů jsou vhodná jiná členění prvků. Možno vybírat z těchto variant.

Designové možnosti provedení

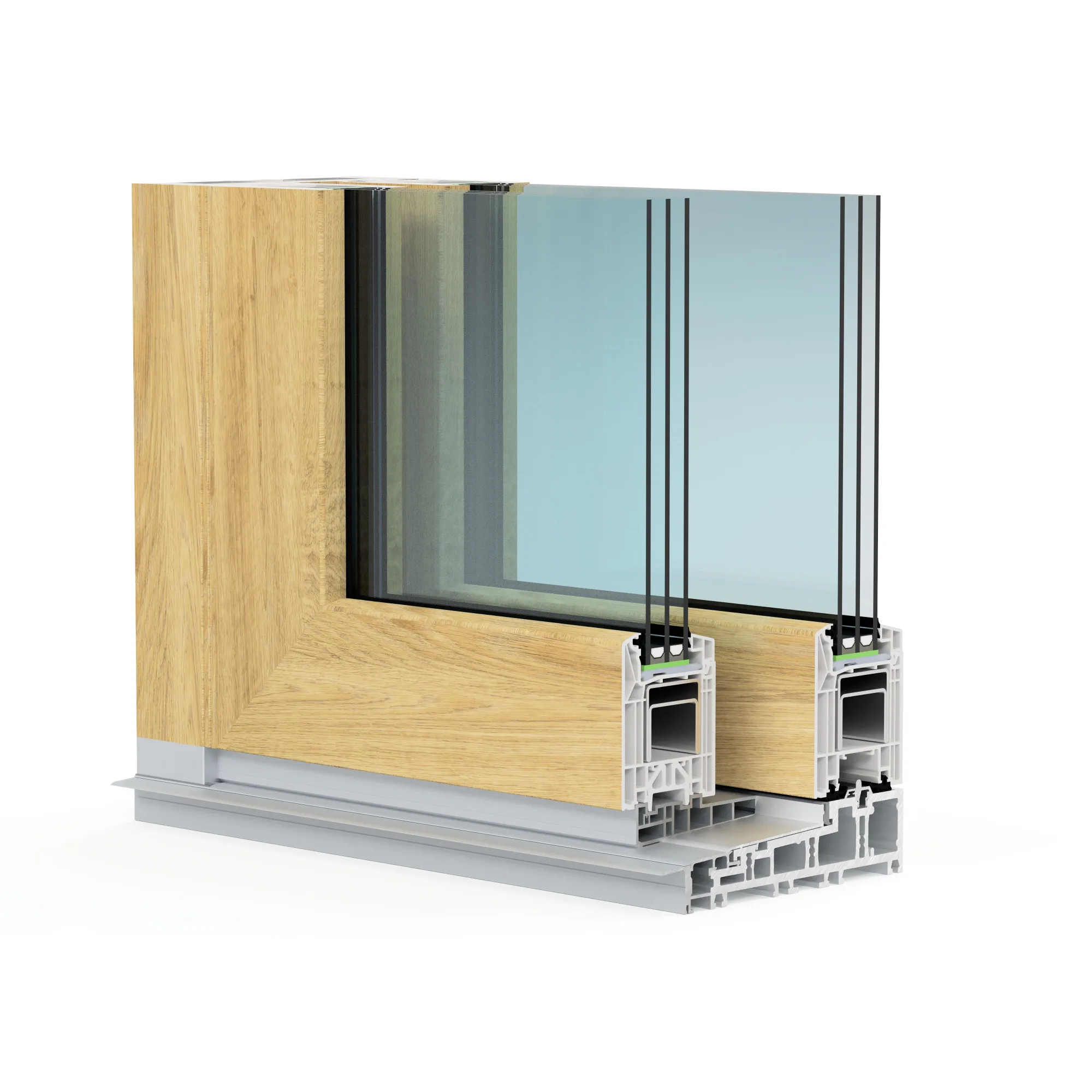

  • CLASSIC - stejná pohledová šířka rámu na fixním i posuvném křídle

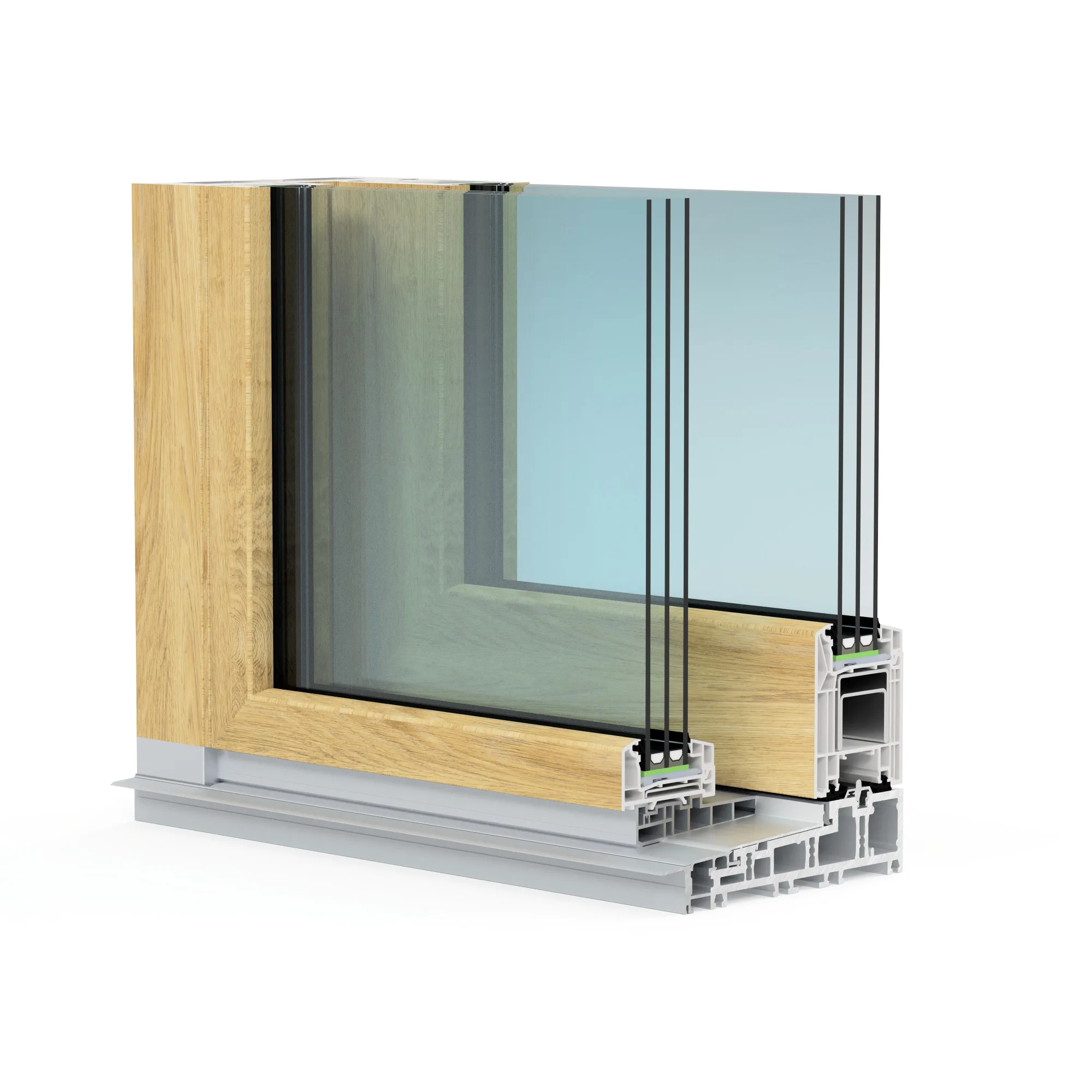

  • PANORAMA - fixní křídlo pohledové šíře pouhých 40 mm oproti 101 mm na posuvném křídle
  • CLASSIC s AL obložkou, PANORAMA s AL obložkou

Přehled předností

  • materiál profilů: RAU-PVC
  • pohledová šířka  profilu zárubně: 63 mm
  • pohledová šířka profilu křídla: 101 mm / 40 mm (křídlo Panorama)
  • max. celková hmotnost křídla: 400 kg
  • max. velikost posuvného křídla: 3000 mm x 2600 mm (v x š) v bílém provedení
  • max. velikost posuvného křídla: 2500 mm x 2500 mm (v x š) v barevném provedení
  • koeficient prostupu tepla Uf = až 1,3 W/m3K
  • třída odolnosti zatížení větrem: do třídy B3
  • těsnost proti dešti hnaného větrem: třída 9A
  • průvzdušnost: třída 4
  • hlukový útlum: do Rw = 43 dB
  • odolnost proti vloupání: do RC2
  • kód SVT 10149 v programu Nová zelená úsporám

Přídavná příplatková podpora

  • brzda křídla - při zavírání křídlo měkce přibrzdí a pomalu dopraví do možné zóny uzamčení
  • tlumič převodu - přídavná podpora nadzvednutí a spouštění křídla vhodná u velkých a těžkých pozic

Synego Panorama

 Video volitelného příslušenství





Detailní technické údaje

Označení výrobku POSUVNĚ-ZDVIŽNÝ DVEŘNÍ SYSTÉM SYNEGO
Konstrukční hloubka rámu 190 mm
Konstrukční hloubka křídla 80 mm
Počet komor rámu 5
Počet komor křídla 5
Barevné provedení základních profilů bílé
Těsnění RAU-SR, RAU-PREN
Barva těsnění černá, šedá
Maximální tloušťka zasklení 51 mm
Max. solární faktor [g] při zasklení trojsklem 62 %
Hlukový útlum do TZI 4 (43 dB)
Odolnost proti vloupání Do RC2 podle ČSN V ENV 1627
Povrchová úprava 1 Kašírování (dekory dle vzorníku DAFE)
Povrchová úprava 2 AL obložka z exteriéru v barvě RAL
Max. délka zárubně (šířka prvku): Bílý 10 m
Max. délka zárubně (šířka prvku): Kašírovaný 5 m
Maximální velikost posuvného křídla 3000 mm x 2600 mm (š x v)
Třída odolnosti proti zatížení větrem Do třídy B3 podle ČSN EN 12210
Těsnost proti dešti hnaného větrem Do třídy 9A podle ČSN EN 12208
Průvzdušnost Třída 4 podle ČSN EN 12207
Max. hmotnost křídla 400 kg

Součinitel prostupu tepla dveřmi / Uw až 0,84 W/m2.K-1
